今回の作業概要

今回の記事で知って頂きたいこと

今回のお客様には、以前にもLEDビジョン用機材を海外から輸入された際、室内への搬入と、木製の輸送用コンテナの解体をご依頼頂いています。

その時に伺ったのが、LEDキャビネットを縦3枚・横3枚に並べて、大型のLEDビジョンを作る構想でした。

パネルの装着や配線、専用コントローラーの接続・設定を行い、9枚を一つの大きな画面として表示する。いわゆるLEDビデオウォールです。

私、こういう話が大好きなんですよね。

もともとデジタルガジェットや映像機器が好きで、気になるものを調べたり、自分で機器を買って使ってみたりする方です。個人で機材を輸入して、そこまでの大画面を作ると聞いたら、面白くないはずがありません。

そうお伝えしていたことを覚えていてくださり、今回ご連絡を頂きました。しかも、作業前から「ブログの良いネタになるでしょ（笑）」と一言。

普段から当店のブログを読んでくださっていて、作業中も「ここはこういう理由でこうした、と書かせてもらいますね？」と話せるような関係です。

お客様の本業は、この分野とは異なる研究職とのこと。学会やフォーラムで論文発表もされているそうで、LEDビジョンについても、関連する技術学会へ個人で参加されるほど深く勉強されている方です。

私も多少は詳しいつもりでしたが、こちらのお客様は完全にレベルが違います。以前から、その突き抜けた知識量を褒めるつもりで「もう良い意味で変態ですよね」と言うと、嬉しそうに笑ってくださいます。

しかも、アニメの好みまで一緒。技術の話から趣味の話まで自然に行き来出来て、今回も、分からないことは質問し、気付いたことは率直に伝えながら進められました。

事前に完成構想やフレーム材については伺っていました。ただ、設置場所の有効寸法やキャビネット側の固定構造など、現物を合わせて初めて分かる部分もあります。

通常の家具組立と同じ工具だけで足りるだろう、と決めてしまうのは少し不安です。場合によっては、フレーム材の切断や追加加工が必要になるかもしれません。

そこで、組立用の電動工具や各種ビット、六角工具、締結工具に加え、デジタル水平器やレーザーを含む測定機器、加工が必要になった場合に対応する機材まで、広めに準備して向かいました。

出発前に工具・測定機器を準備

準備した機材を台車で現場へ

何も起きなければ、使わずに持ち帰る工具も出ます。それでも今回は、必要になった時に現場で作業を止めずに済むようにしておきたい、と考えました。

実際、この準備が、後半の予定変更やキャビネットの取付で役に立つことになります。

用意されていたアルミフレーム材

現場へ着いたら、いきなり組み始めるのではなく、まず機器の構造を教えて頂きました。

参考にしたのは、お客様が以前ご自身で組み立てた別のLEDビジョンです。一部を分解しながら、キャビネット内部の構造、固定する場所、LEDパネルの取り付け方を説明してくださいました。

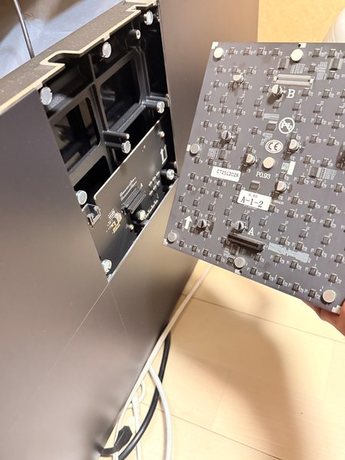

以前に組み立てたLEDビジョンで構造を共有

今回新しく組む設備の完成写真ではなく、お客様が以前組み立てた別の機器です。

この分野は、お客様の方が圧倒的に詳しい。だから、分からないことを知っているふりをして進める必要はありません。

教えて頂いた内容を理解したうえで、今度はこちらが、どういう順番で組めば進めやすいか、どこを二人で支える必要があるか、どの段階で位置を調整するかを考えます。

今回のアルミフレームは、9枚のキャビネットを3×3に配置するための大型構造です。

部材をつないで形にするだけではなく、後から取り付けるキャビネットの位置がそろうよう、フレーム側を整えておく必要があります。

最初からすべてのボルトを強く締めてしまわず、位置を調整出来る状態で仮組み。デジタル水平器とレーザーを使い、水平、脚の位置、各部材の位置や面を確認しながら組み上げました。

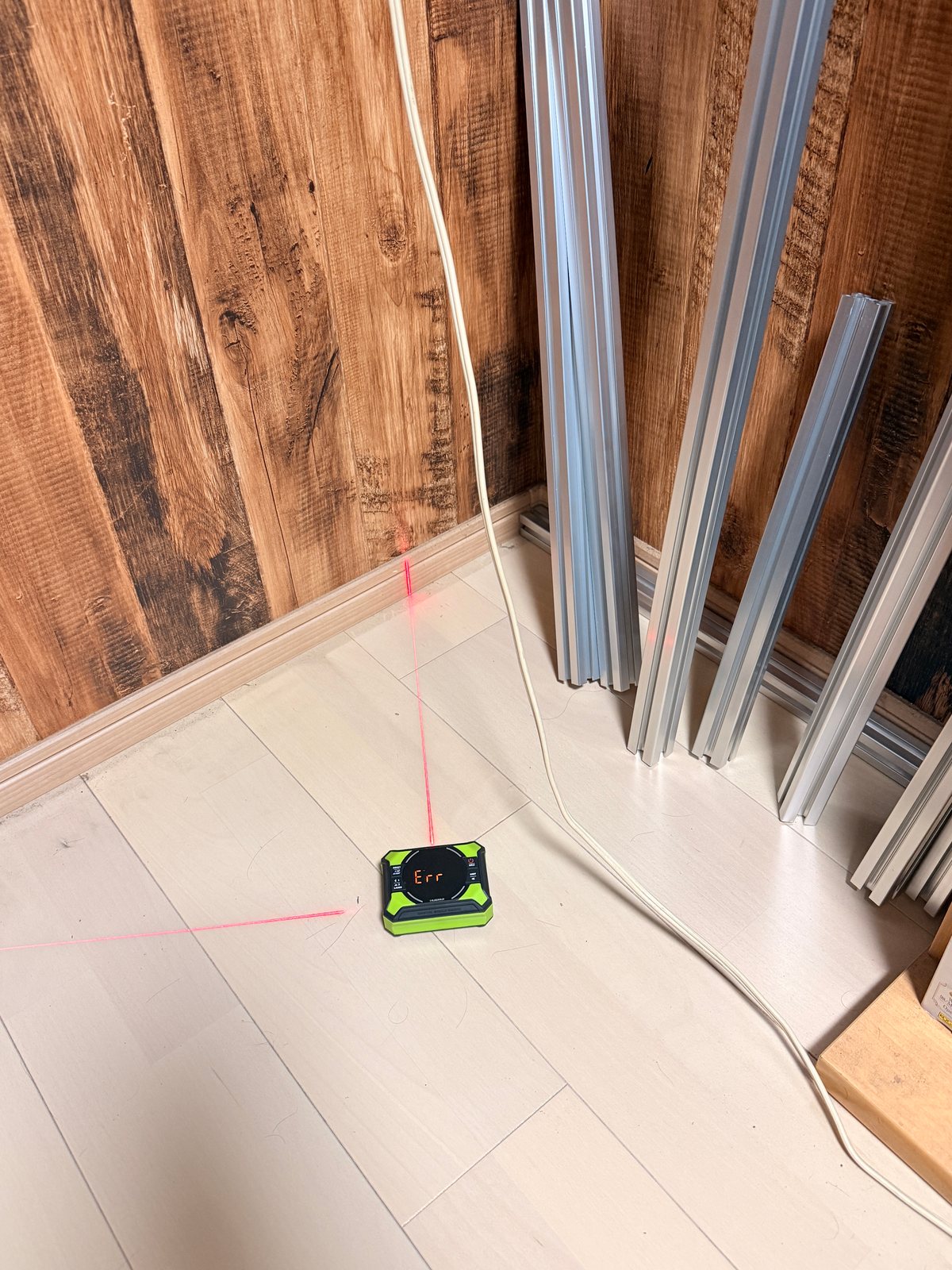

位置確認に使用した測定機器とレーザー

作業中の機器配置を記録した写真です。完成時の測定値を示した写真ではありません。

これは、普段の家具や什器の組み立てでも意識していることです。

今あるネジを締めるだけでなく、この後の部品が無理なく収まる状態を先に作っておく。

今回はキャビネットを縦横につなぐので、フレームの小さなずれが、その後の位置合わせにも関係します。感覚だけで進めず、確認と調整を挟みながら作業しました。

お客様から完成構想を伺い、構造を理解した後は、実際の組立手順についてかなり任せて頂きました。

次に何をするか、一つずつ指示を待つのではなく、全体を見て順番を考えます。例えば、メインフレームへ取り付ける前に別で組んでおいた方が進めやすい部分は、小さなまとまりの部品、いわゆるサブアッセンブリーとして先に組み立てました。

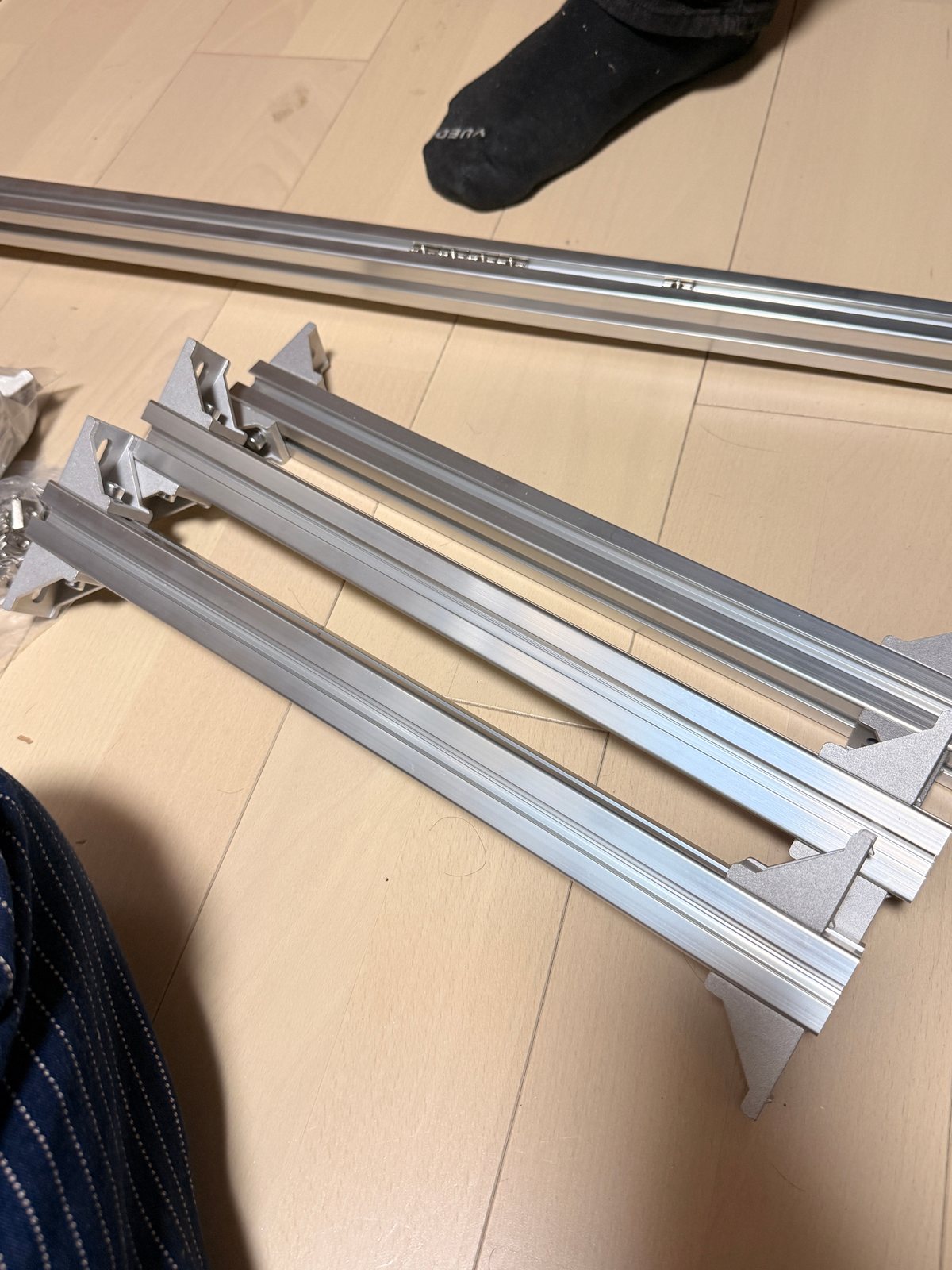

取り付ける前に、別パーツを先行して組立

その様子を見て、お客様から頂いたのが、こちらの言葉です。

これは嬉しかったですね。単に手を動かすだけでなく、作りたいものを理解して、そのための工程をこちらで考えたことを評価して頂けたのだと思います。

もちろん、好き勝手に構想を変えるという意味ではありません。完成イメージはお客様と共有したうえで、その形へ持っていくための組付け順序を任せて頂いています。

実は作業前、ブログに書く内容についても、私から冗談交じりにこんな話をしていました。

すると、「実際に俺は半ば見ているだけだし、中川君にやってもらった方が速くて仕上がりも綺麗だから、事実としてそう書いてくれて全然OKだよ（笑）」というお返事。

そこまで言って頂けたので、お言葉に甘えます。

このフレームは、ワシが作った（笑）。

実際、フレーム本体は、お客様が事前に想定されていた時間のおよそ半分で組み上がりました。

ここまでは順調だったのです。ところが、大変だったのはここからでした。

組み上がったフレームを、当初予定していた設置場所へ合わせます。これがPlan Aです。

ところが、お客様が事前に把握されていた寸法と、実際に使える有効寸法には差がありました。このままでは、予定していた場所へ収まりません。

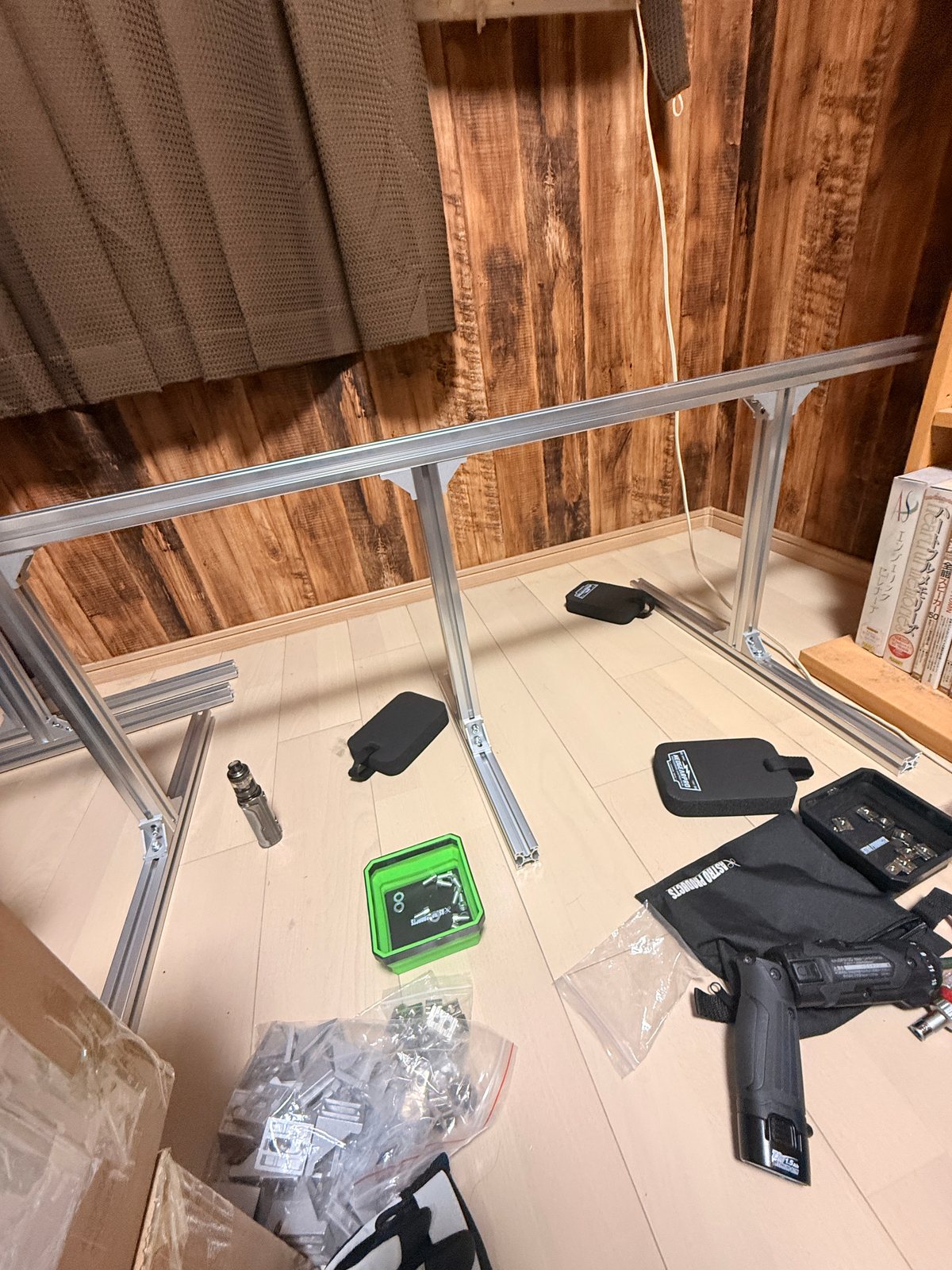

当初の設置場所へ合わせて確認したフレーム

ただ、お客様は万一に備えて、第二候補の場所も考えておられました。そこでPlan Bへ切り替え、フレームを移動します。

これなら進められるかと思ったら、今度は右側の既設PCラックが干渉しました。場所は変えられても、そこにある機材との位置関係が合わないのです。

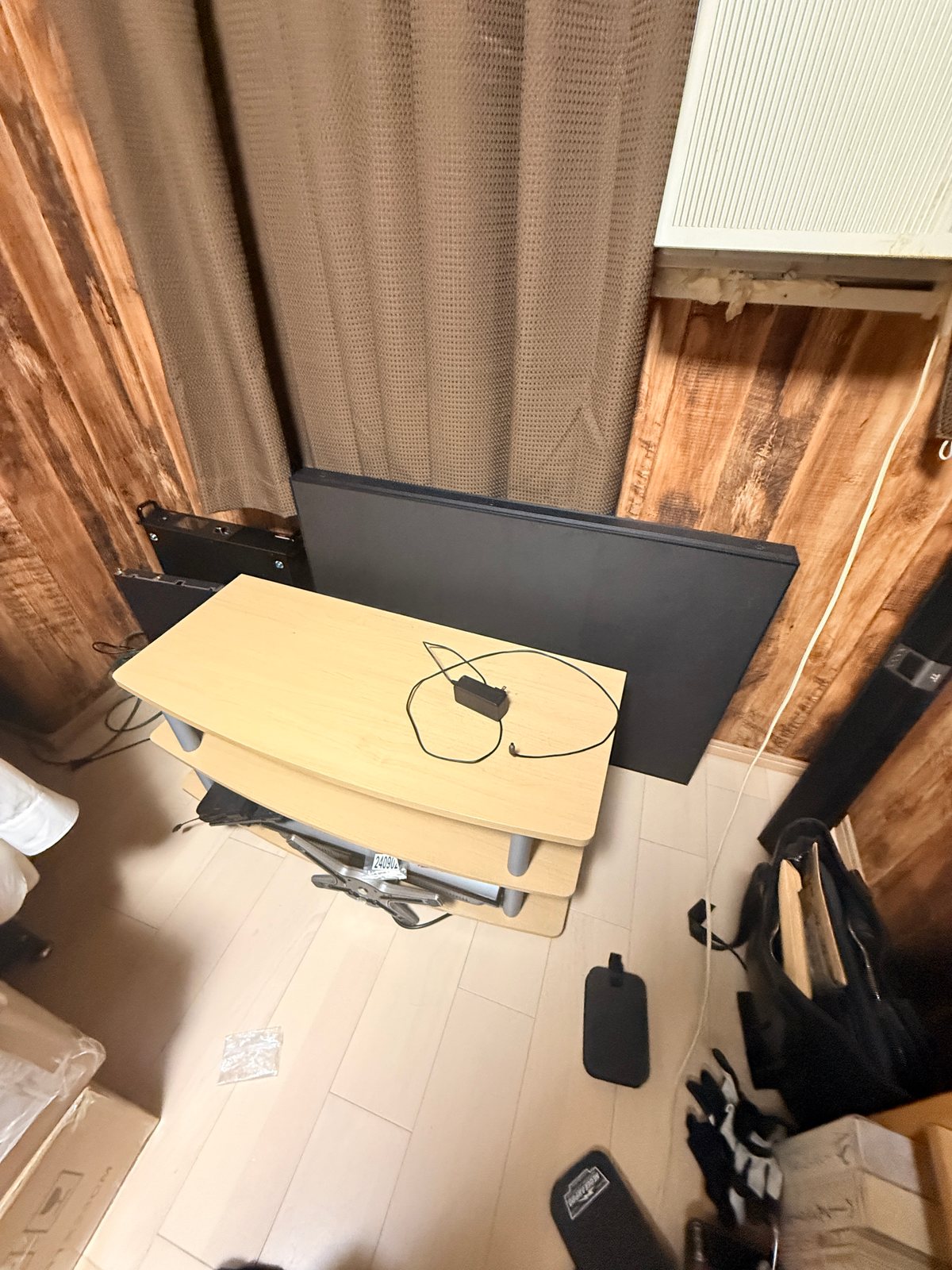

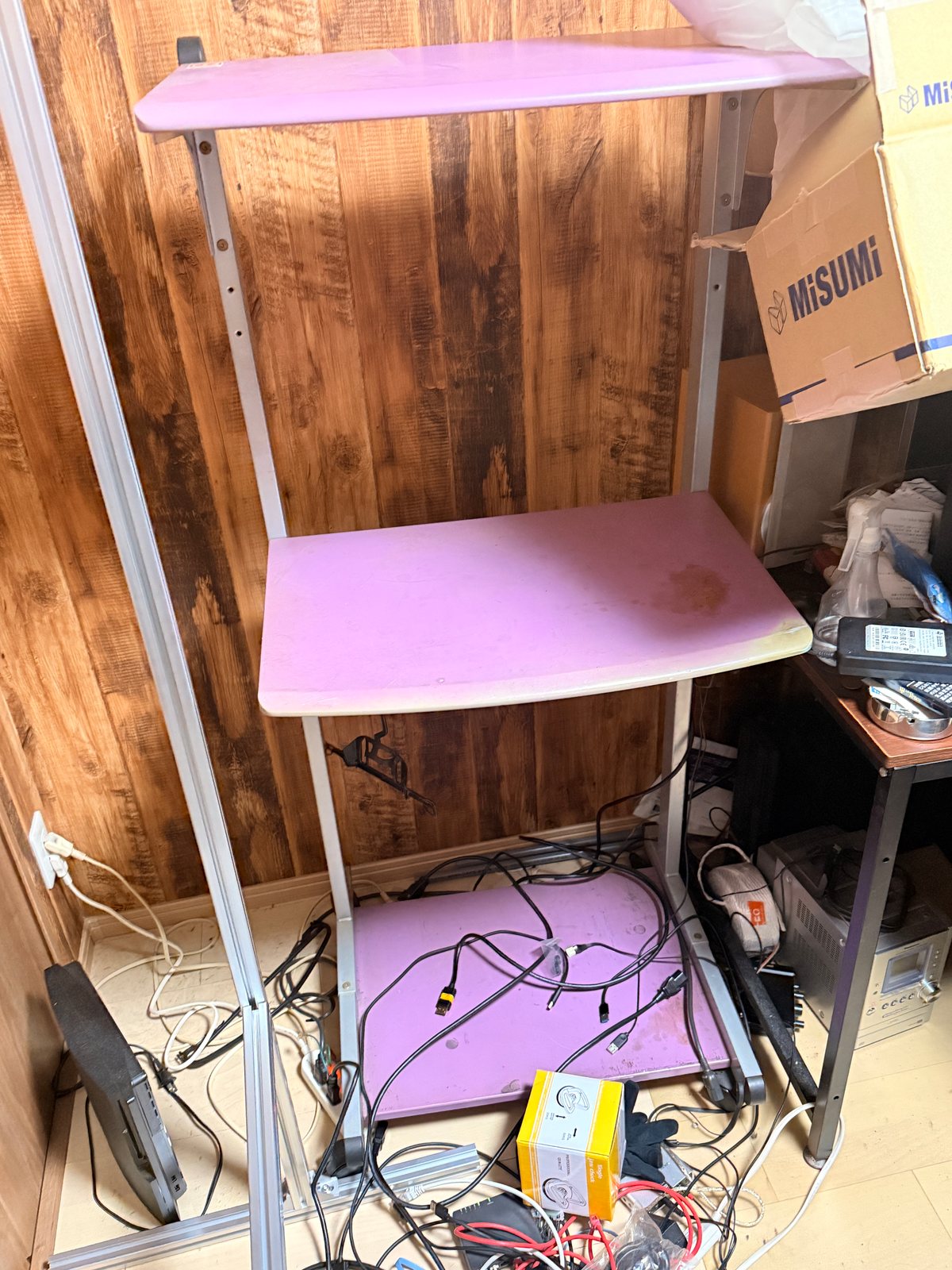

設置場所まわりのPCラックと機材

第一案は寸法が合わない。第二案は既設ラックが邪魔になる。

ただ、ここで「じゃあ無理ですね」と終わる話ではありません。

ならば、第二候補の場所を使うために、何を変えればよいか。次は、そこから考えました。

Plan Cは、干渉しているPCラックを解体し、そのスペースまで使ってフレームを設置する方法です。

LEDビジョンの構造は特殊でも、ラックの解体なら普段から扱っている家具組立の仕事に近いもの。ここは私たちの出番です。

構造を確認して解体に入り、今回は3分も掛からずに解体を終えました。

PCラックを解体し、設置場所を確保

作業を見ていたお客様が、そう驚かれていました。

さっきまでは、私がLEDビジョンについて教えて頂いていました。今度はラックの構造を見て、こちらが解体を進める側です。

必要な知識や経験を持っている方が、その場面を担当する。

そうしたやり取りが自然に出来るお客様なので、予定外のことが起きても「じゃあ次はどうする？」と話を進められます。ラックを解体して場所が空き、ようやくキャビネットの取付へ移れる状態になりました。

先ほどお客様からは「1を伝えて10の作業をしてくれる」と褒めて頂きましたが、それはこちらから見ても同じでした。私が1を伝えると、お客様も10を理解して作業を進めてくださる。そのため、共同作業が非常に効率よく進んだのです。

設置場所が決まったので、いよいよLEDキャビネットをフレームへ取り付けます。

ところが、ここでも現物を組み合わせて分かったことがありました。お客様が用意されていたネジでは、長さと締結部の条件が合わず、そのままでは安定して固定しにくい箇所があったのです。

そこで、ワッシャーを介して締結部の当たりを確保し、使えるネジ長の範囲で固定する方法をご提案しました。

お客様にも内容を確認して頂き、実際に組み合わせてみます。今回は狙いどおり、安定して固定することが出来ました。

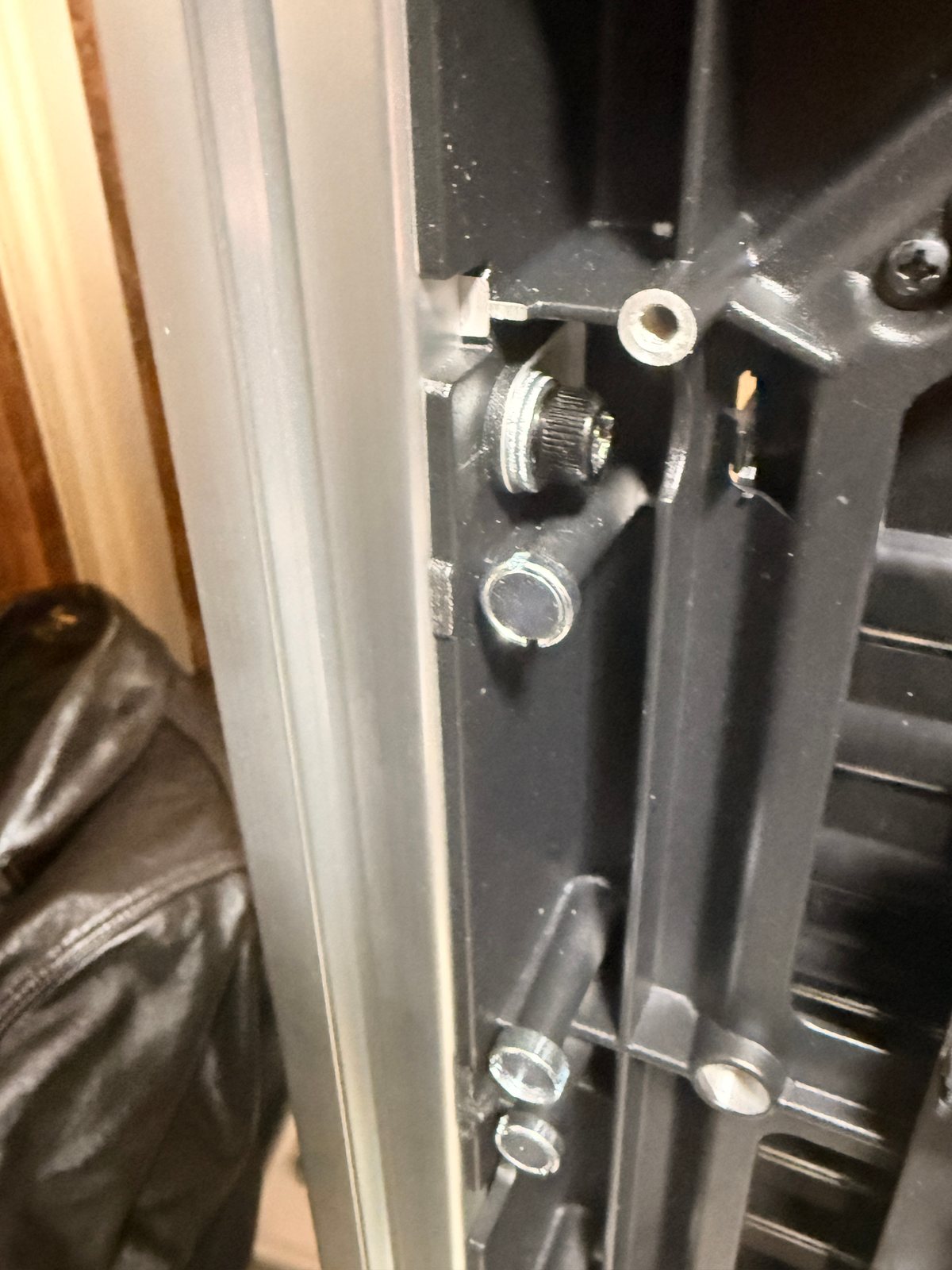

ワッシャーを介して固定した部分

特殊な機器や、一点ものに近い組立では、用意された部材をそのまま使うだけでは進まないこともあります。

現物を見て問題点を共有し、使える部材でどう組み合わせるかを考え、実際に成立するかを確認する。今回も、その繰り返しでした。

ここでご紹介しているのは、今回の部材と取付構造に合わせた対応です。同じ方法を、別の機器へそのまま使えるというものではありません。

キャビネットは、ただフレームへ掛ければ終わりではありません。二人で保持しながら位置や面を合わせ、隣り合うキャビネット同士も固定していきます。

今回、お客様は工具をそれほど多くお持ちではなかったため、使った工具の大半は当店が持参したものでした。

設置場所の変更、PCラックの解体、固定方法の変更と予定外が続いても、工具を買いに出て作業を中断せずに進められたのは、出発前に広めに準備してきたからです。

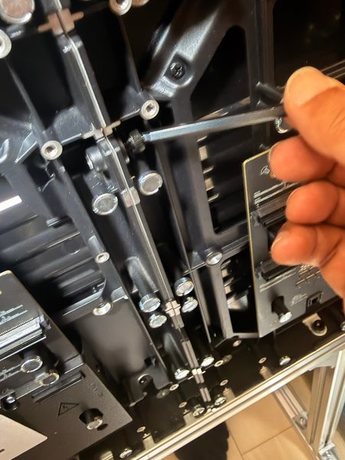

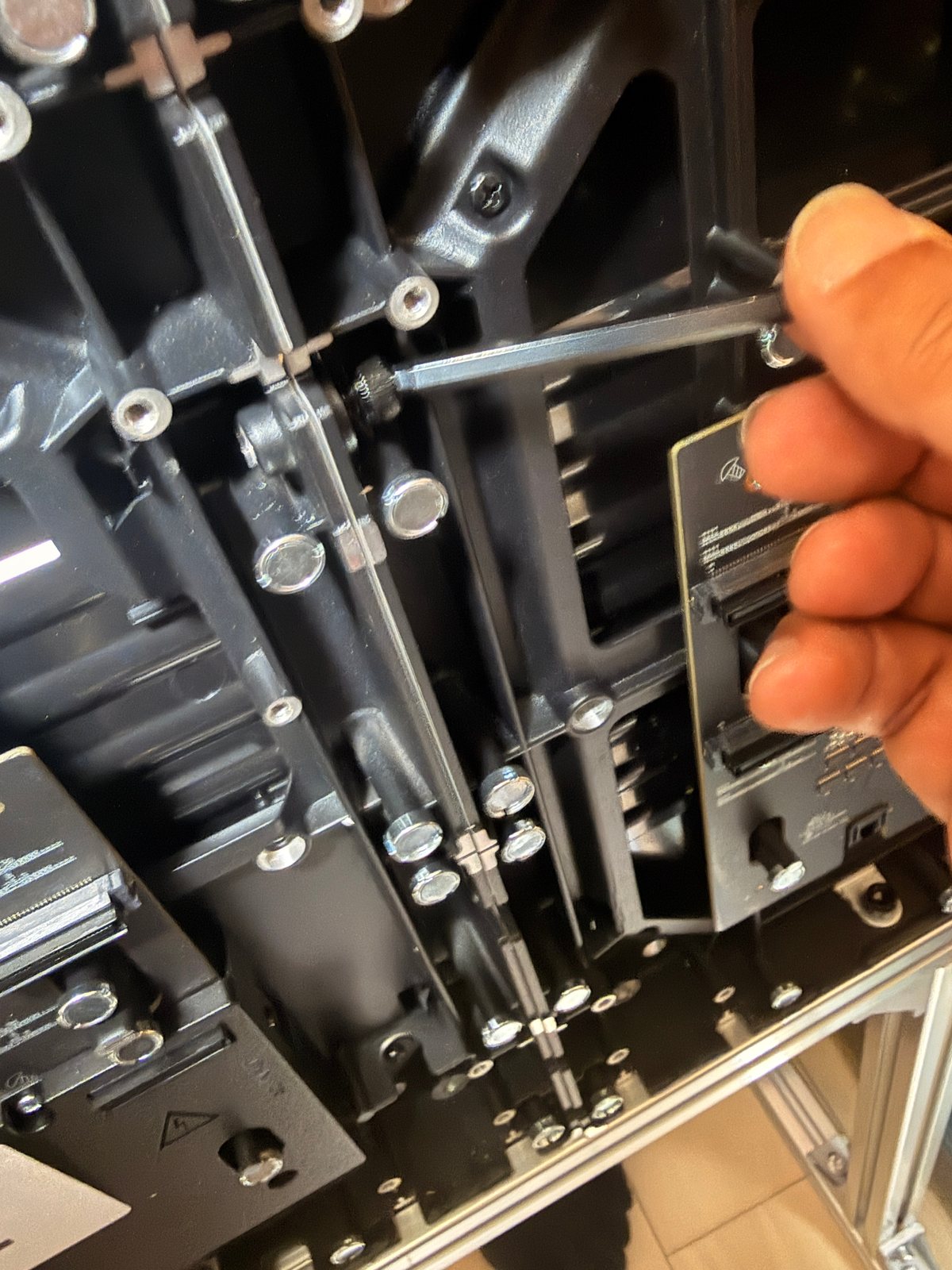

位置を合わせたキャビネット同士を固定

ただし、工具と、取付に使う部材は別です。

キャビネットの取付構造が事前の想定と一部異なっていたため、9枚すべてを設置するには追加部材が必要なことが分かりました。

この時点で、作業時間は約4時間。当初想定していた3時間に加え、次の予定まで確保していた1時間の余裕も使い切る頃でした。

そこで、お客様と今回の作業の着地点を確認します。当店に求められていたのは、機器の知識や設計を補うことではなく、組立経験を生かして実際に形にすること。その中でも、お客様一人では保持と固定を同時に進められない工程を、先に終えておく必要がありました。

ならば、二人で保持しながら位置を合わせる必要がある工程を優先し、その後はお客様だけでも続けられるところまで進めよう、という判断です。

結果として、この日は予定9枚のうち7枚まで取り付けました。

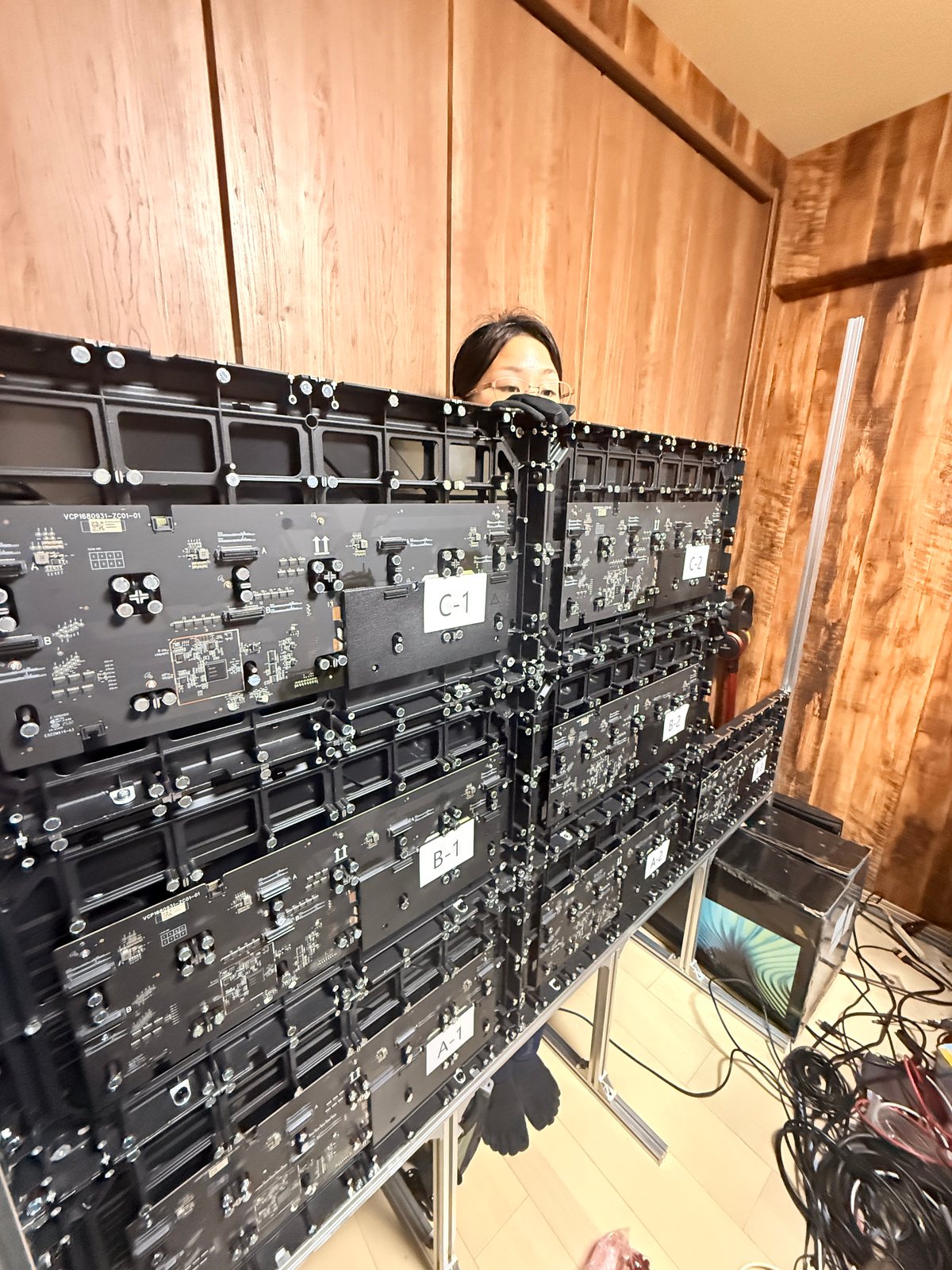

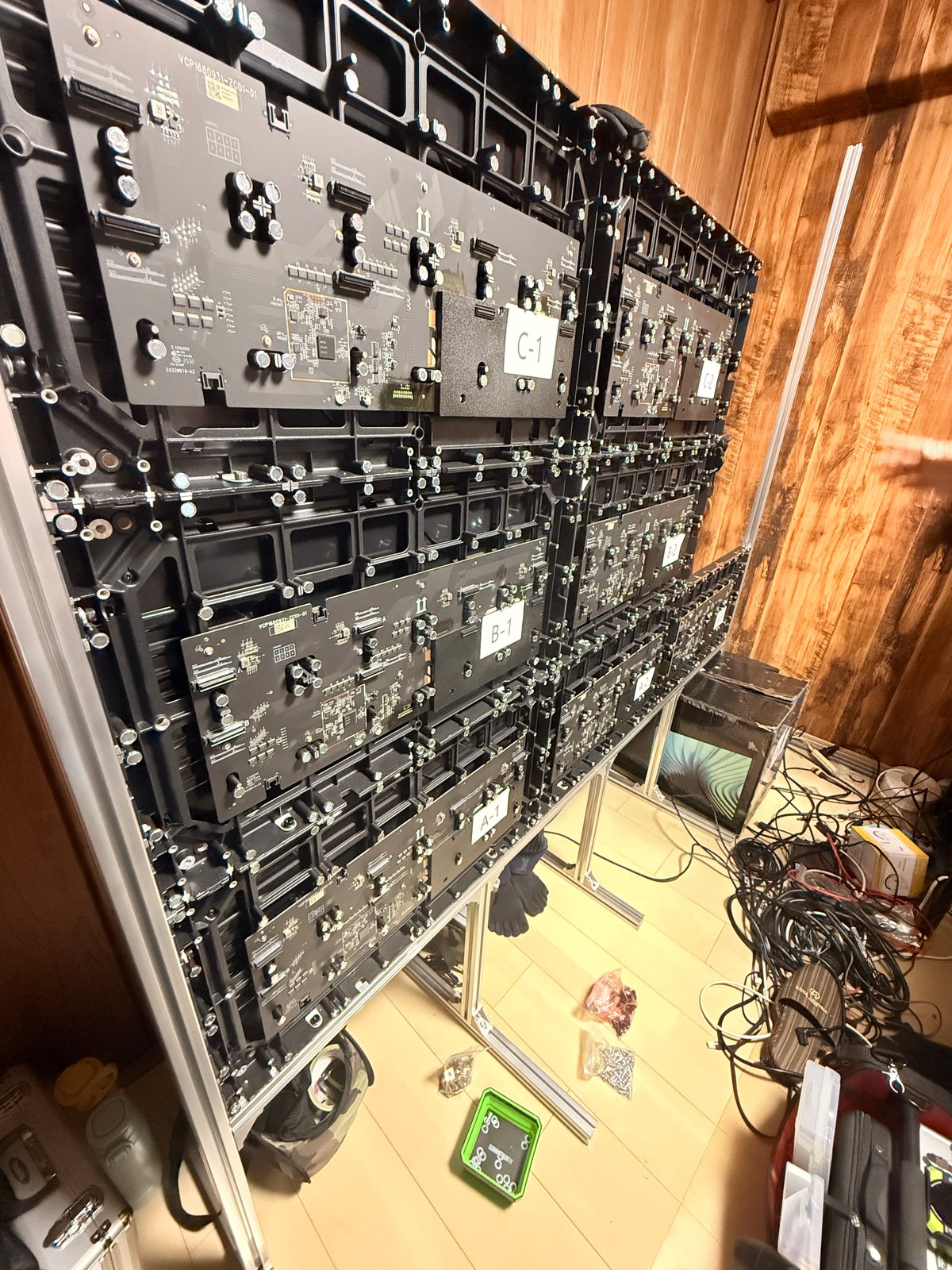

身長約165cmの妻と比べると、この大きさです

身長約165cmの妻の頭が、フレームの向こう側に少し見えています。

残り2枚については、不足している固定部材を追加購入した後、お客様ご自身で、取り付け済みのキャビネットと同じ方法で作業を続けられる状態になりました。

8月30日の当店の作業では、9枚すべての取付や、映像が出るところまでの仕上げは行っていません。

フレームを組み上げ、設置場所と固定方法を整え、お客様一人では難しい工程を終えて、続きを進められる状態まで引き継ぐ。そこまで進められたため、この状態を当日の当店の作業完了地点としました。

今回の作業は、夫婦2名で約4時間。当初の想定より、約1時間長く掛かりました。

フレーム本体の組立は、お客様の想定時間のおよそ半分で終わっています。ただ、その後の設置場所変更、PCラック解体、固定方法の変更に時間が必要でした。

当店では、次のご依頼との間に、原則として一定の時間的な余裕を設けています。今回は1時間の余裕があったため、後のお客様との約束へ影響させずに対応を続けられました。

一方で、作業時間が延びた分、料金も当初のご案内より増える結果になっています。そこは、私としては少し心残りでした。

そのことも含めてお話ししたところ、お客様から頂いたのが、

という言葉です。

組立の速さや仕上がりだけでなく、測定、設置場所の変更、ラックの解体、固定方法の提案、キャビネットの取付まで、実際に目の前で行った仕事を見て評価してくださいました。ありがたいことです。

お客様のお話では、専門事業者へハードウェアの組立、配線、コントローラー設定、映像調整まで一式で依頼すると、施工費が数十万円規模になることもあるそうです。これは今回伺ったお話であり、当店で一般的な相場を確認したものではありません。

そして、今回の当店の料金と、専門事業者による一式施工を、そのまま比較することは出来ません。

全体の構想・基本設計や、その後の配線・映像設定はお客様側の担当です。当店は、その中から人手、工具、組立経験、現場合わせが必要な物理的作業を切り分けて担当しました。

お客様が出来るところまで全部お預かりするのではなく、必要な工程をお任せ頂く。今回は、そういう役割分担の仕事でした。

この日の作業終了時点で残っていたのは、残りのキャビネット取付、LEDパネルの装着、電源・映像配線、専用コントローラーの接続・設定など、お客様が進める工程です。

9枚の配置や表示範囲などを合わせ、初めて一枚の大きな画面として映像を表示する状態になります。

そのコントローラーが、またすごい機材でした。

お客様によると、プロ向けの上位モデルで、購入価格は約40万円。映像関係の専門事業者からも、なぜ個人でこのクラスを持っているのかと驚かれるそうです。

LEDキャビネットも1枚10万円近いとのこと。そこへパネル、フレーム、周辺機器まで加わります。

次々に出てくる機材と金額を聞いて、妻が途中で、

と言っていました。確かに、ずっと驚いていましたね（笑）。

一方、お客様は、10年、15年前に同じ構成を実現しようと思えば数千万円掛かってもおかしくなかった、それが数百万円で手に入るなら随分安くなった、という趣旨のお話を笑顔でされていました。

これは、お客様がその分野を見てこられた中での実感として伺ったお話です。ただ、私たち夫婦からすると、数百万円でも十分にとんでもない金額です。

この状態から実際に映像を表示するまで、配線と設定にはさらに数時間掛かるとのことでした。今回はそこまで立ち会わず、「完成したらまた見せてください」とお伝えして作業を終えました。

前回は、海外から届いた機材を一緒に搬入。今回は、その機材を支えるフレームとキャビネットを一緒に組み立てました。

次は、これが一枚の大画面として映像を映すところを見せて頂く番です。その約束は、思っていた以上に早く実現しました。

翌日、お客様から、映像を見られる状態まで調整したとご連絡を頂きました。そこで、私たち夫婦も再びお客様宅へ。

前日は組み立てるために伺いましたが、この日は実際の映像を見せて頂くための訪問です。

翌日、映像を見せて頂くため再びお客様宅へ

前日に見ていたのは、アルミフレームと黒いキャビネットでした。それが今度は、パネル全体を使って映像を再生する、一枚の大きな画面になっています。

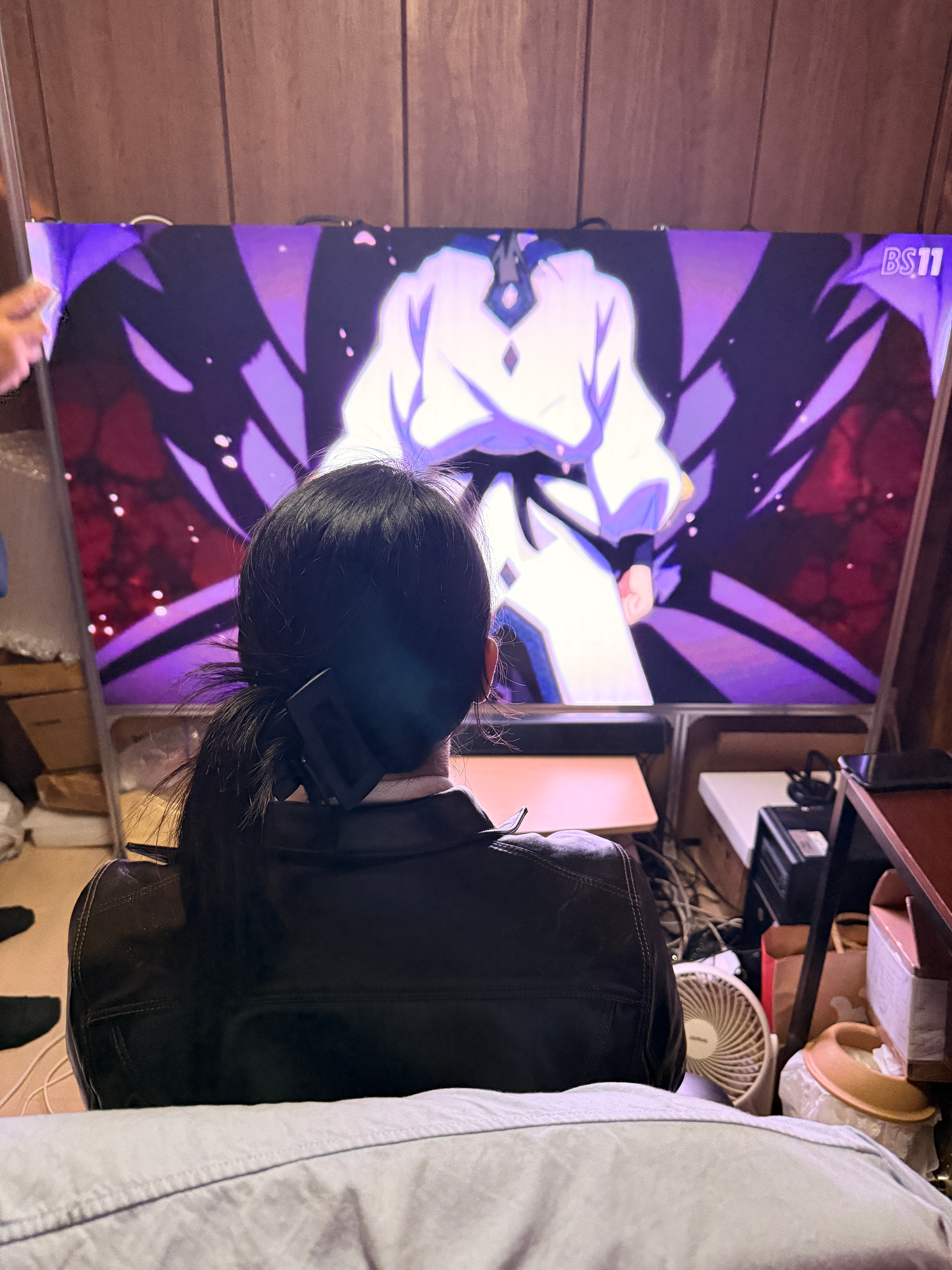

実際に再生される大画面の映像に、妻も圧倒されていました

実際に再生されている映像に、妻も圧倒されていました。前日は機材と金額に驚いていましたが、今度は目の前の映像です。

そして、近くへ寄ってパネルの継ぎ目も見せて頂きました。

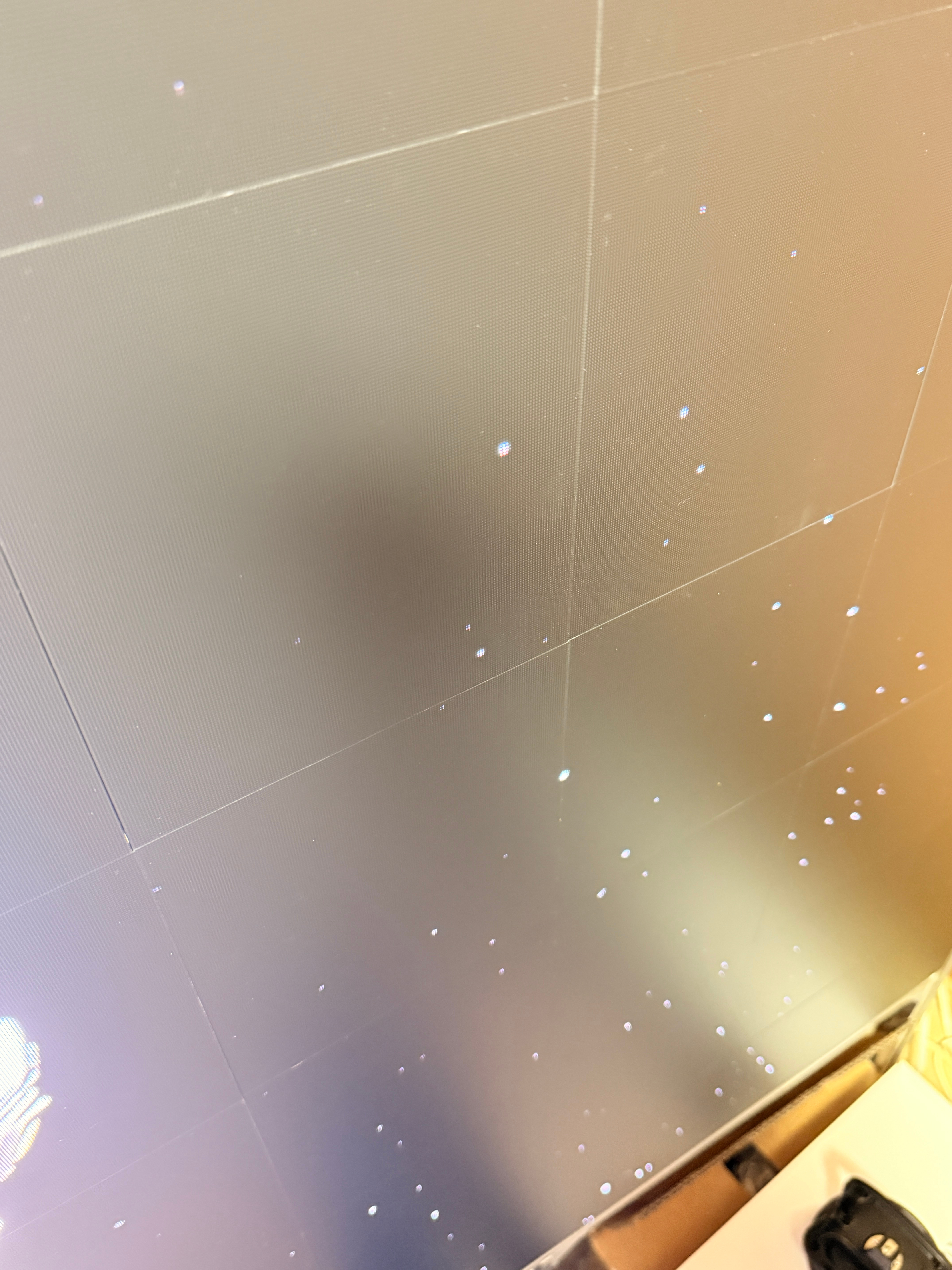

近くから見ると、パネル同士の継ぎ目が分かります

アップで見ると、パネル同士がどこでつながっているか分かります。ところが、少し離れて映像として見ている限り、私には継ぎ目が全く気になりませんでした。見ている時には、つながっていること自体に気付かないくらいです。

近くで見ると、確かに複数のパネル。それが離れると、一枚の大画面として見える。その違いも、実物で見せて頂けたのが面白かったです。

フレームの組立とキャビネットの取付をお手伝いしたのが当店。その先の仕上げや映像の調整を進められたのは、お客様です。

お客様の知識と設計、私たちの組立経験。その両方がつながって、実際に映像が映るところまで見せて頂けました。

機材を搬入した時に伺った構想が、目の前で本当に形になっている。そこへ関わらせて頂けたことも含めて、貴重な体験になりました。

また、今回のお客様からはGoogleで星5の口コミも頂きました。

★★★★★

現場での対応力も高く、仕事も大変丁寧でした。
仕事へのこだわりも素晴らしく、想像以上の仕上がりに大変満足です。
機会があれば、またよろしくお願いします。

Googleに寄せられたお客様の口コミ本文を原文のまま掲載しています。

現場での対応、仕事の丁寧さ、仕上がりへのこだわり。今回一緒に作業を進めていたお客様から、その部分を評価して頂けたのは、本当にありがたいです。

こちらのお客様は、必要な知識も設計もお持ちです。そのうえで実際に組むところを任せてくださり、仕事を見たあとにもこうして言葉を残してくださいました。

単に人手を足すだけでなく、組み立てが得意な人に頼んだ意味がある仕事をする。これからも、その部分を大切にしていきたいと思います。

今回のお客様は、LEDビジョンについて私たち以上に詳しい方でした。必要な機材も知識も設計も、お客様側で用意されています。

そこで当店がお任せ頂いたのが、設計を理解し、実物の構造と現場の条件を見ながら、作業の順番を考えて組み上げる部分です。

知識や設計を教えてほしいのではなく、それを実際に組み立てることが得意な人に頼みたい。

そういうご相談も、便利屋の仕事です。

• 大型LEDビジョンやLEDビデオウォールのフレームを組み立てたい。キャビネットの保持・位置合わせ・取付を手伝ってほしい。
• 機材・部材・設計は準備出来ているので、特殊なフレームや架台の組立を、作業に慣れた人へ任せたい。
• 設置場所に合わない、既設ラックが干渉するなど、現物を見ながら方法を考えてほしい。

こうした内容も、まずは何を作りたくて、どこを手伝ってほしいのかをお聞かせください。

今回、当店が担当したのは、フレームの物理的な組立と位置確認、既設ラックの解体、LEDキャビネットの取付などです。LEDビジョン全体のシステム設計や電気工事、映像配線、映像制御・調整まで一式で請け負った案件ではありません。

構想・基本設計、LEDパネルの装着、電源・映像配線、コントローラーの接続、最終的な設定は、お客様側の担当として分けています。

先ほども書いたとおり、こちらから1を伝えると10を理解して作業を進めてくださる方です。私個人としては、法人様や事業主様からサイネージ用の大型LEDビジョンの新設を相談された時も、このお客様となら、設計・設定と組立の両面から一緒に形にしていけるという確信を持ちました。

お客様から伺った目安では、設置用フレームの組立は部材費込みで数十万円から、LEDビジョンのパネル等の機器を組み合わせたセットアップ全体では数百万円規模になるそうです。これはお客様のお話で、当店の料金表や今回の見積金額ではありません。

そのお客様からは、「俺らなら相当コスト抑えられるだろうね笑」と。とんでもない人です、本当に。

本気で導入を検討されている方がおられたら、設計や設定も含めて真面目に検討する、というお話も頂きました。法人様や事業主様で、そうしたご計画があればご一報ください。

ただし、現時点で一律に提供をお約束しているサービスや、費用削減を保証するご案内ではありません。規模・設置条件・必要な専門性・担当範囲を確認し、協力体制も含めて案件ごとに検討します。

ご相談の際には、完成イメージや構想図、使用する機材・部材、寸法や重量、設置予定場所の写真などがあると、具体的に考えやすくなります。

また、お客様ご自身で行う工程と、当店へ任せたい工程が分かれば、その内容もお知らせください。必要人数や工具が分からない場合は、そこから一緒に整理します。

すべてを調べ終わってからでないと相談出来ない、ということではありません。分かる範囲の情報と、ご希望日時からお聞かせください。
